利用表格菜单下的“输出表格文档”命令，可以将CAD中的表格转换为Excel（或WPS）表格，CAD表格可以是CAD中的表格实体，也可以是由多条直线和文本组成的表格。当表格由多个直线和文本实体组成时，考虑到作图精度情况，常青藤允许设置容差以兼容部分错误，例如表格线不水平或竖直，表格线相互没有连接到一起等。如图1所示，容差设置包括容差和放大系数两部分，分别说明如下。

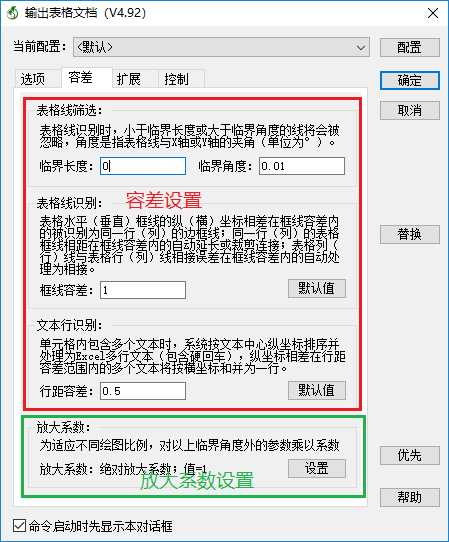

图1：容差设置

（1）容差设置

       临界长度：表格线筛选时的最小长度要求，小于临界长度的线将被自动去除，设置为0时，表示所有直线都不会被去除，需要注意，实际表格转换（或表格文字居中）时，临界长度值将乘以本界面中的放大系数。参见图2中临界长度示意。

       临界角度：常青藤要求表格线水平或垂直，受作图习惯影响，部分表格线可能没有严格水平或垂直，所以常青藤允许用户指定一个角度范围，这个角度范围值就是临界角度，与水平线夹角在临界角度范围内的线被自动处理为水平线，Y坐标值采用该线中点的Y坐标值；与竖直线夹角在临界角度范围内的线被自动处理为竖直线，X坐标值采用该线中点的X坐标值。参见图2中临界角度示意。

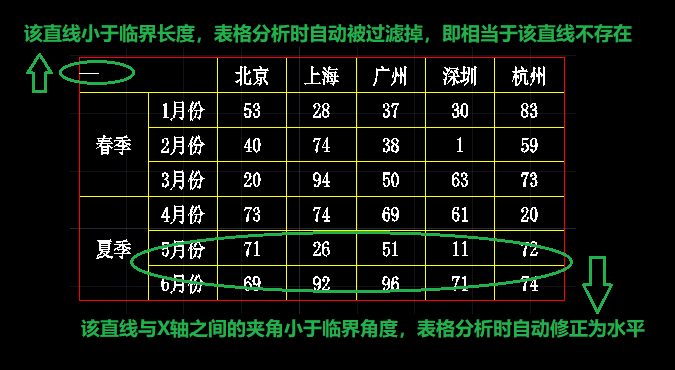

图2：临界长度和临界角度示意

       框线容差：当两条水平（竖直）线的Y（X）坐标值相差在框线容差范围内时，系统将自动调整这两条线到同一Y（X）坐标；同一行（列）的两条表格线距离在框线容差范围内时，系统将自动连接这两条线；当表格的列（行）线端点没有位于行（列）线上时，只要误差在框线容差范围内，系统将自动延长或裁减（AutoCAD中实体不动），以符合表格规律。参见图3中效果说明。

       注意：表格作图不严谨，框线容差设置又不合适时，CAD表格转到Excel后，可能出现多个单元格文本挤在一个单元格现象。

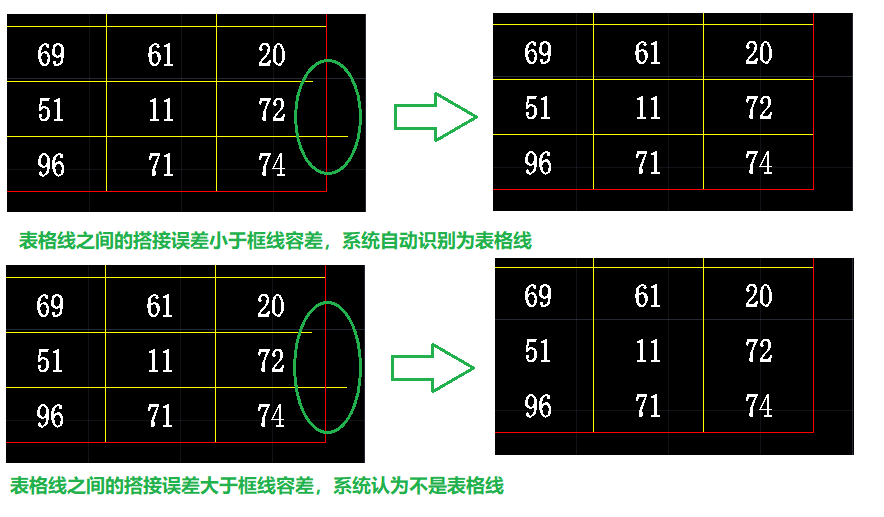

图3：表格框线容差说明

       行距容差：一个单元格中保护多个文本时，如果两个文本的Y坐标值相差在行距容差范围内，系统自动将两个文本处理到一行，连接顺序按左右顺序。

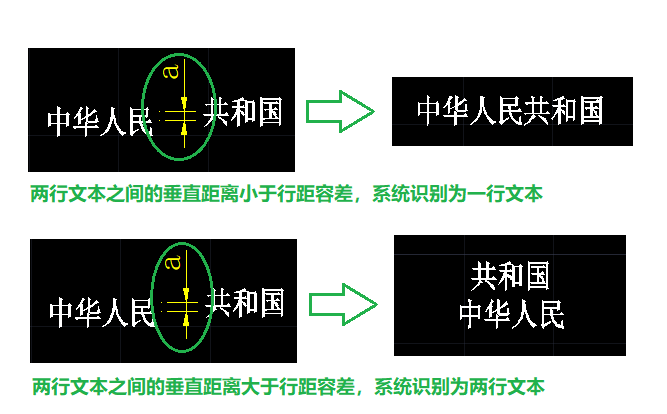

图4：行距容差说明

（2）放大系数

       当用户采用不同的打印比例绘图时，CAD中表格大小也不同，例如1:1打印的图纸中表格文字高度一般为3.5，表格行高为6；但1:10打印的图纸中表格文字高度一般为35，表格行高为60。所以不同绘图比例下，临界长度、框线容差和行距容差等参数应该也不同，例如1:10打印比例下，长度为10.0的直线可以忽略，但1:1打印比例下，长度为10.0的直线往往不能忽略，即1:10情况下临界长度为10.0，1:1情况下临界长度为1.0，考虑到用户不停的调整容差值不方便，常青藤引入了放大系数β，即所有容差（临界角度除外）实际使用时都需要乘以β。用户设置的行距容差为0.5时，如果放大系数为3.0，则行距容差实际为1.5。

       放大系数可以采用绝对放大系数和相对放大系数两种，详见“F029 - 绝对误差与相对误差的区别”。
