常青藤坐标标注功能（标注→绘制坐标标注）可以快速标注点的坐标，支持多种标注形式，包括标注位置及几何外观等，并可以对曲线进行批量标注。默认情况下，坐标标注线的方向是水平的（即平行于X坐标轴），用户也可以坐标系设置为竖直或其他方向（如图1所示）。

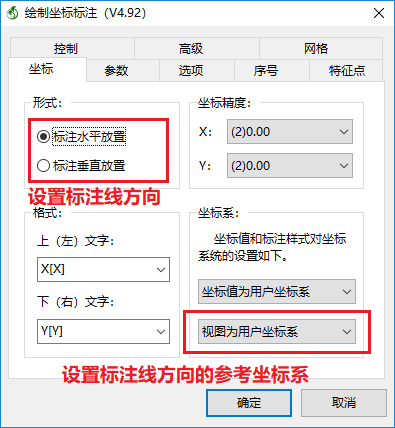

图1：标注方向设置界面

（1）标注方向

标注水平放置：即标注线平行于X轴，如果是对象坐标系，即标注线平行于参考线（或曲线切线）；

标注垂直放置：即标注线平行于Y轴，如果是对象坐标系，即标注线垂直于参考线（或曲线切线）；

（2）视图坐标系

世界坐标系：标注线方向参考DWG图中的世界坐标系，即AutoCAD（或其他CAD平台）的内部绝对坐标系；

用户坐标系：标注线方向参考DWG图中的用户坐标系，用户可以通过UCS命令设置用户坐标系；

对象坐标系（单独）：每个点坐标标注前，用户需要选择一条直线来作为X轴参考方向；

对象坐标系（统一）：每次标注（一次标注可以连续标注多个点），用户需要选择一条直线来作为X轴参考方向；

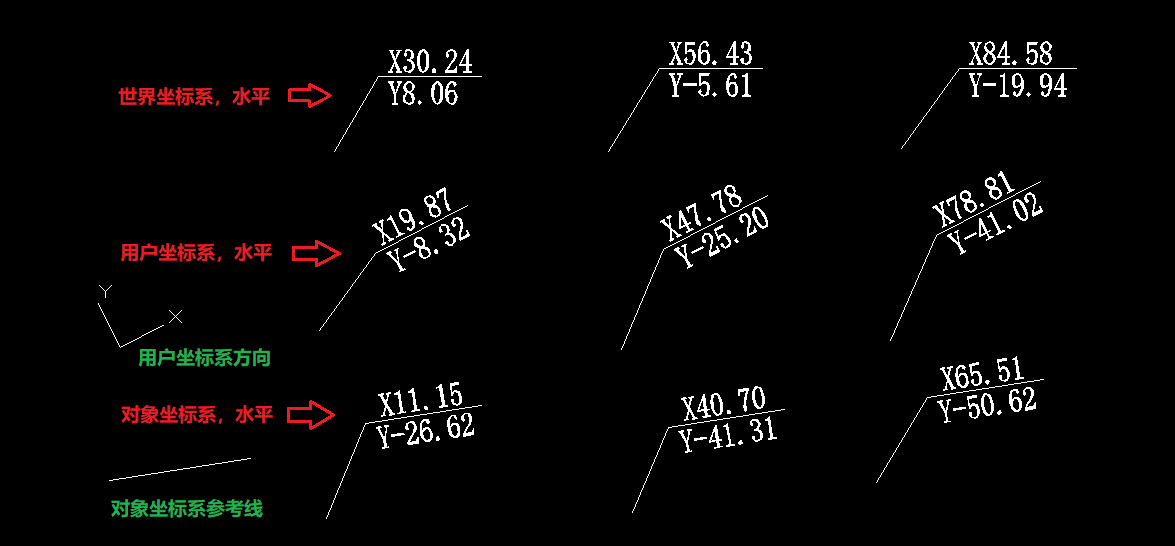

图2为世界坐标系、用户坐标系及对象坐标系中水平标注线效果图。

图2：标注线方向调整效果
