P015:批量打印时为什么显示“共0页”

       常青藤批量打印支持多种图框类型,包括块参照、外部参照、多段线或直线定义的图框,但部分用户在打印时结果显示为“共0页”(如下图1所示),其原因是常青藤按设定条件没有搜索到图框。


图1:打印失败

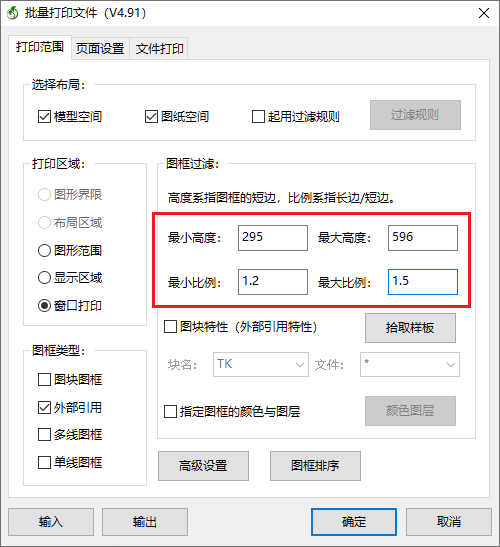

       搜索不到图框时,请按以下方法检查图框设置,如图2所示,按顺序检查布局、图框类型、图框大小及图框特性,请注意打印中图框设置与添加图号等功能中图框设置有所差异。


图2:打印设置

(1)布局选择:在模型空间还是在图纸空间(亦称布局)中搜索图框;如果图框在图纸空间(布局),常青藤里只选择了模型空间,则肯定搜索不到图框。为提高程序执行效率,建议用户按实际情况选择布局,不要简单的将模型空间和布局空间全部勾选。

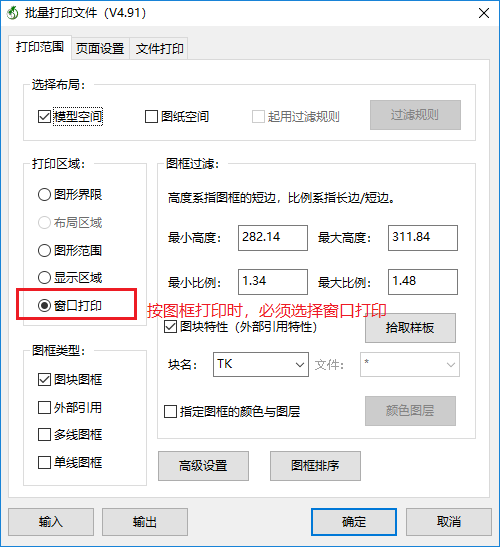

(2)打印区域:按图框打印时,打印区域必须选择“窗口打印”。

(3)图框类型:按实际情况选择图框类型,如果图框是一个块则选择“图块图框”;如果图框是外部参照则选择“外部引用”;如果图框是一个多段线组成的矩形框(没有定义成块,也不是外部参照)则选择“多线图框”;如果图框是多条直线或多段线组成的矩形框(没有定义成块,也不是外部参照)则选择“单线图框”。为提高程序执行效率,建议用户按实际情况选择图框类型,不要简单的全部勾选。

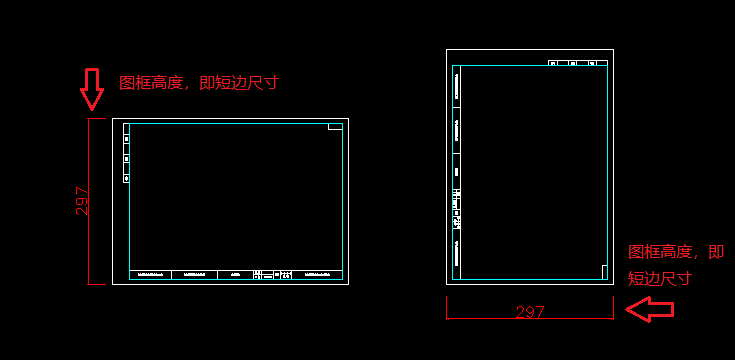

(4)图框高度:图框的最小高度和最大高度(注意不是纸张规格,而是CAD中图框的短边尺寸,如图3所示),假定dwg中最小图框尺寸为420×297,最大图框尺寸为840×594,则最小图框高度可以填295,最大图框高度可以填596,即295~596。如果dwg中只有一个图框规格420×297,则最小高度可以填295,最大图框高度填299,即295~299。为避免计算机实数误差,用户填的图框高度尽量是一个范围而不是一个值,例如填295~299,而不是297~297。


图3:图框短边尺寸

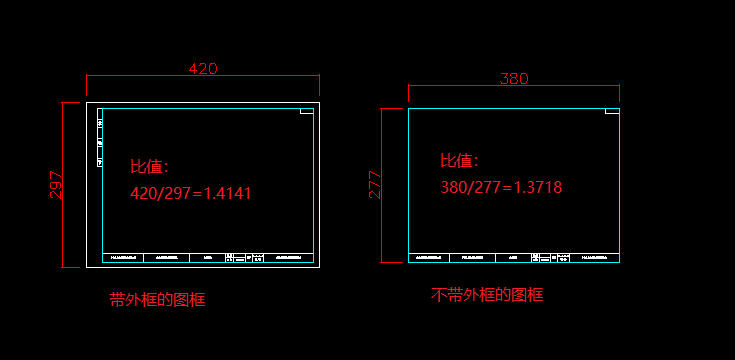

(5)图框长/短:图框长边尺寸和短边尺寸的比值,当图框带外框时尺寸420×297,其比值为420/297=1.4141,当图框不带外框时尺寸380×277,其比值为380/277=1.3718,如图4所示。为避免计算机实数误差,用户填的比例系数尽量是一个范围而不是一个值,例如只有一个图框规格1.4141时填1.2~1.5,而不是1.4141~1.4141。


图4:图框长/短

(6)图块特性:指定图块图框或外部参照图框的块名,或外部参照图框的图框文件名,如果填“*”(不含引号)则表示全部。

(7)图框特性:指定图框的颜色和图层,需要注意的是如果图框是块或外部参照,则指的为参照的颜色和层值。
