F043:如何将Excel中的节点坐标导入CAD并绘制多段线

       常青藤辅助工具系统的“多线→导入多线坐标”可以将Excel(或WPS)中的节点坐标值导入CAD并绘制多段线,并可以为每个节点标注序号(序号由Excel第一列指定),如下图1所示。操作方法是:打开Excel坐标表,选中坐标并复制,然后运行“多线→导入多线坐标”即可。

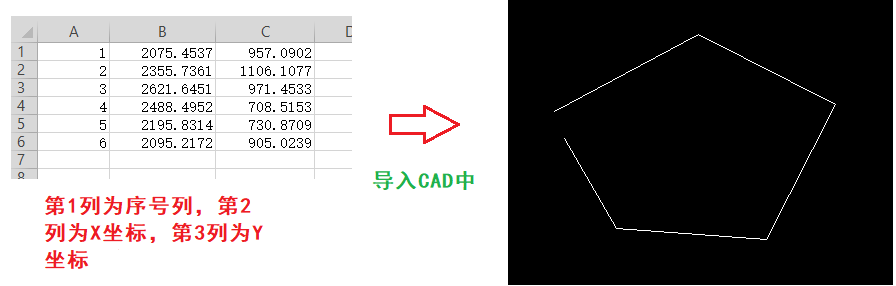

图1:一条多段线导入CAD

       如果Excel中的坐标值为多条多段线,则在导入前加分隔字符“NEXT”即可,常青藤会自动按NEXT字符将坐标导入CAD并拆分为多条多段线。如下图2所示,在第4个节点(即B1)前加入NEXT字符,导入CAD后,前3个节点组成一条多段线,后3个节点组成一条多段线。注意该功能必须在V4.92及以上版本上才有

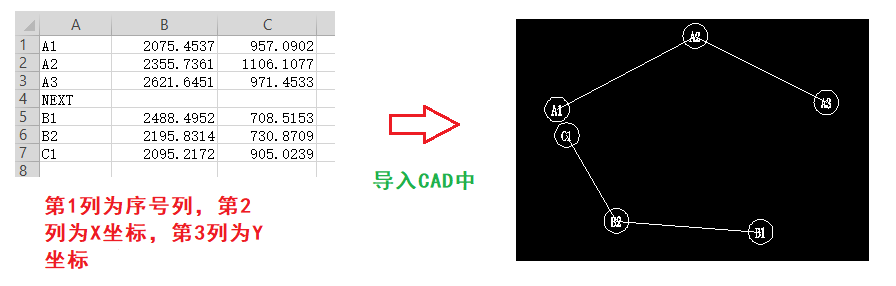

图2:多条多段线导入CAD
