F041:Excel表格和CAD表格相互转换时如何自动替换文本

       常青藤辅助工具系统的“表格→输入表格文档”可以将Excel(或WPS)表格转换为CAD表格,“表格→输出表格文档”可以将CAD表格转换为Excel(或WPS)表格。

       因为Excel(WPS)只能采用Windows系统字体,而CAD作图中一般都使用形文件字体(例如txt.shx、hztxt.shx等),所以把Excel(WPS)表格导入CAD中往往需要修改部分文本内容,例如把乘号×改为大写的X,度数°改成%%D等;把CAD表格导入Excel(WPS)时,刚好是反向替换。

       常青藤表格导入时支持自动替换文本,只需要在常青藤表格转换界面上选择“单元格文本自动替换”并输入需要替换的文本内容即可,以下按“输入表格文档”和“输出表格文档”分别说明如下:

(1)输入表格文档(Excel→CAD)

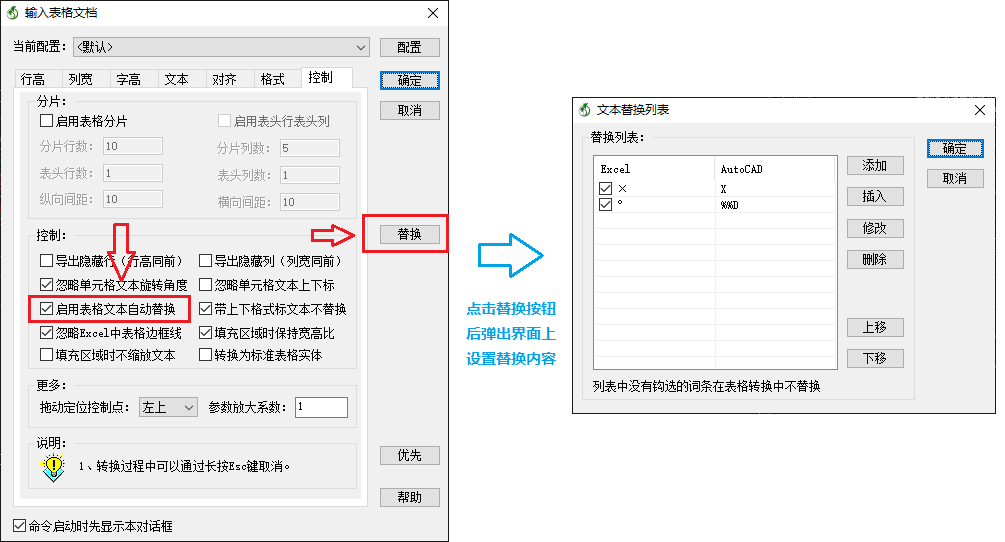

       如下图所示,在界面上选择“启用表格文本自动替换”,点击“替换”按钮输入需要替换的文本内容,注意只有勾选的文本才会被替换。


(2)输出表格文档(CAD→Excel)

       如下图所示,在界面上选择“单元格文本自动替换”,并输入需要替换的文本内容,请注意“输入表格”和“输出表格”的替换文本内容设置是共用的。
